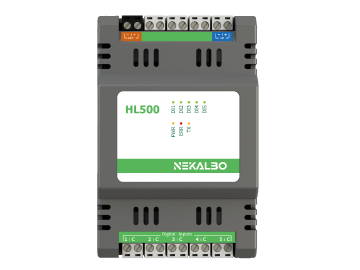

IO模块HL500

概 述
HL500系列模块是一款5路数字输入通道(DI)扩展模组，可用于多品牌可编程系列DDC的UI/AI通道扩展。

配合DDC中A/D功能模块进行解码，可以将DDC的单个UI/AI输入点转换成5个DI输入点使用。适用于

Honeywel、SIEMENS、JohnsonControls、Schneider 等多系列DDC控制器

技术参数
电源:24VAC+5%，50Hz
功耗:3VA@24Vac，50Hz，不包括继电器输出功耗
工作范围
操作温度范围:0~50℃℃
储运温度范围:-20~70℃
相对湿度范围:5~93%，无凝露
安装:35mm DIN导轨安装
尺寸:81mmx122mmx42mm
输入和输出
5个数字输入通道(DI)
1个模拟输出通道(AO)
数字输入(DI)
输入类型:干触点检测开环路，闭环路
电 阻:开路>2002;闭路<50Q
模拟输出(AO)
输出类型:电流/电压/电阻可选
输出范围:电流:4~20mA电压:1~5V/2~10V电阻:500~1500Q
指示灯状态
HL500系列模块接通电源后，电源LED指示灯常亮5路数字输入(DI)的LED指示灯根据输入信号显示
